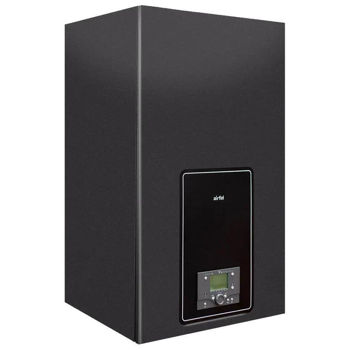

Cazan pe gaz Airfel Heat Pro 60 kw

Întotdeauna alături de dumneavoastră, Heatpro, noul cazan montat pe perete cu condensare completă de la Airfel, vă oferă soluția pentru nevoile dumneavoastră de mare putere cu o tehnologie superioară de încălzire.

Posibilitatea de control în cascadă a până la 16 dispozitive
Performanță ridicată datorită schimbătorului de căldură din oțel inoxidabil
Calitate superioară a componentelor
Producție internă la fabricile Daikin Hendek
Gamă largă de performanțe
Cascadă până la 16 dispozitive și putere mare de la 60 kW la 2400 kW într-un singur sistem
Consum redus de combustibil cu o eficiență de până la 109,1% folosind tehnologia de condensare în modul premix
Avantaj de activitate datorită clapei integrate
Panou digital de instrumente cu o singură cheie, instalare rapidă și ușoară
Adaptor în cascadă încorporat
Gamă largă de fluide (1:6) și emisii scăzute de NOx, CO datorită tehnologiei arzătoarelor Bluejet
Cel mai bun schimbător de căldură din oțel inoxidabil și țevi de apă din cupru pentru o durată lungă de viață a produsului
Opțiuni de urmărire și boiler de plumb la fiecare capacitate pentru a optimiza costul sistemului în cascadă
Gamă largă de opțiuni de tip de coș de fum pentru a se potrivi aplicațiilor etanșe
Presiune de funcționare până la 6 bar Filtru armonic care îmbunătățește performanța EMC și reduce defecțiunile electrice
Sistem de siguranță termică sporită în 3 puncte
Panou ușor de utilizat
Programabil pentru a se potrivi diferitelor nevoi
Capacitate de control de la distanță
Compatibil PIODBUS pentru utilizare în clădiri inteligente
Abilitatea de a controla mai multe zone de încălzire
Caracteristica de îmbătrânire conjugală care crește durata de viață a produsului în sistemele în cascadă
Dimensiuni compacte
Cele mai bune componente din clasă
Producție internă la fabricile Daikin Hendek
TEHNOLOGIA DE CONDENSARE
Dacă vaporii de apă produși de reacția de ardere sunt forțați să iasă din coș în faza de vapori, atunci cantitatea de căldură primită este valoarea termică inferioară, dacă se transformă în fază lichidă, atunci cantitatea de căldură primită este termică superioară. valoare. Datorită designului special al schimbătorului de căldură, care condensează aburul în tehnologia de condensare, se obțin valori de eficiență de până la 109,1% prin utilizarea acestei călduri latente de evaporare și se realizează o economie de combustibil ridicată.

În același timp, pe măsură ce temperatura coșului scade, valorile de emisie scad; CO este redus cu până la 80% și NOx este redus cu până la 90%. Astfel, sistemul are și o caracteristică ecologică

SISTEM IN CASCADA – CADANE PRINCIPALE SI SCLAVE
În sistemele cu racord în cascadă, toate cazanele sunt controlate de un cazan, selectat ca principal. Prin urmare, nu este nevoie de un panou de control pe cazanele slave.

Cazanele Airfel au atat varianta principala cat si cea slave, concepute pentru fiecare putere. Pe lângă controlul cazanelor secundare prin panoul central al cazanului principal, cazanele secundare conțin o lumină inteligentă pentru ochi care informează utilizatorul despre starea de funcționare și eroare.

TEHNOLOGIA ARZĂTORULUI BLUEJET *
Gamă largă de modulație

Cazanele Airfel realizează o modulare de 1/6 datorită arzătorului Bluejet®. Acest raport optimizează consumul de gaz. Acest lucru permite, de asemenea, o reducere foarte dramatică a numărului de cicluri de aprindere. În acest fel, durata de viață a componentelor va fi mărită. Datorită designului său inovator, limitează stresul termic asupra metalului prin îndepărtarea flăcării de suprafața metalică.

Emisii reduse

Suprafața tridimensională a arzătorului Bluejet® asigură o reținere excelentă a flăcării atât atunci când centrala este pornită, cât și în condiții extreme (frig extrem, gaz slab etc.). Această stabilitate a flăcării permite funcționarea într-o gamă mai largă de emisii de CO și poate reduce astfel emisiile de NOx și CO cu până la 50%.

UNITATE DE CONTROL ELECTRONIC
Folosind o unitate de control electronică, puteți controla toți parametrii cazanului și puteți efectua controlul în cascadă a până la 16 cazane într-un singur sistem. În plus, sistemul în cascadă utilizează un modul OCI 345 pentru a asigura comunicarea între dispozitive. Acest modul ar trebui utilizat în fiecare dispozitiv din sistemele în cascadă. Comunicarea între dispozitive se realizează numai electric.

• Posibilitatea de control în cascadă a până la 16 dispozitive.
• Posibilitate de comunicare cu alte dispozitive folosind funcția BUS încorporată
• Programare săptămânală pe dispozitiv
• Controlul pompei circuitului primar și al pompei cazanului

Schimbător de căldură din oțel inoxidabil
Unitățile sunt foarte compacte, deoarece tuburile schimbătoare de căldură din oțel inoxidabil utilizate în cazanele Airfel sunt îndoite și apoi hidroformate. Hidroformarea este un proces industrial specializat care creează o distanță uniformă și consistentă între tuburile din oțel inoxidabil. Facilitează circulația aburului, conducerea căldurii și procesul natural de curățare.

Oțelul inoxidabil este un material ideal pentru condițiile de condens. Acest schimbător de căldură are caracteristici excelente precum fiabilitate, durabilitate, rezistență la șoc termic, inerție termică scăzută, durată lungă de viață și sensibilitate scăzută la valoarea pH-ului apei.

EFICIENTA SI PRODUCTIVITATE
• Sarcina termică maximă în modul de încălzire: 60 kW
• Sarcina termică minimă în modul de încălzire: 17,5 kW
• Putere termică nominală: 57 kW
• Sarcina termică maximă în regim de încălzire (80/60°C): 57,4 kW
• Sarcina termică minimă în modul de încălzire (80/60°C): 17,1 kW
• Sarcina termică maximă în regim de încălzire (50/30°C): 63,3 kW
• Sarcina termică minimă în modul de încălzire (50/30°C): 18,8 kW
• Eficienta la sarcina maxima (80/60°C): 95,7%
• Performanta la sarcina minima (80/60°C): 97,5%
• Eficienta la sarcina maxima (50/30°C): 105,5%
• Productivitate la sarcina minima (50/30°C): 107,7%
• Eficiență la sarcină parțială (30%): 106,4% (temperatura de retur 30°C)
• Clasa NOx: 6
• Temperatura maximă în modul de încălzire: 10/90°C (Min/Max)
• Temperatura maximă de alimentare cu apă: 65°C
• Temperatura maxima de protectie a schimbatorului de caldura ΔT: 100°C
• Presiunea gazelor arse la sarcină maximă: 150 Pascal
CARACTERISTICI DE CONSTRUCȚIE
• Volumul apei: 3,7 litri
• Greutate uscată: 50 kg
• Dimensiuni dispozitiv (latime x inaltime x adancime): 500 x 840 x 590 mm
CARACTERISTICI ELECTRICE
• Putere: 230~ V/Hz / 50 Hz
• Nivel de protecție (pentru coș de fum de tip C): IPX4D
• Nivel de protectie (pentru cosul de fum de tip B): IPX0
• Consum de energie: 112 W
• Consum de energie în modul standby: 2,5 W
VALORI DE ARDER
• Categoria gazelor: I2H
• Presiunea de intrare a gazului (G20): 20 mbar (0,002 MPa)
• Presiunea de intrare a gazului (G20, min/max): 17-25 mBar (0,0017 – 0,0025 MPa)
• Consum de gaze naturale (G20) (min/max): 1,86 – 6,3 m³/h
• Tip coș de fum: C13(x), C33(x), C43(x), C53(x), C63(x), C93(x), B23, B23P, B33
• Temperatura gazelor de evacuare (sarcina maxima 80/60°C): 79,83°C
• Temperatura gazelor de evacuare (sarcina min. 80/60°C): 52,5°C
• Temperatura gazelor de evacuare (sarcina maxima 50/30°C): 59,7°C
• Temperatura gazelor de evacuare (sarcina min. 50/30°C): 40,6°C
• Viteza gazelor de evacuare (sarcina max.): 27,03 g/sec
• Viteza gazelor de eșapament (sarcină min.): 8,43 g/sec
VALORI ECHIVALENTE PUTERII NOMINALE
• Pierderi de căldură în modul standby: 0,078 kW
• Consum anual de energie: 32.747 kW/h
• Emisii de NOx: 26,8 mg/kWh
• Clasa de performanță a ciclului de încălzire: A
PUNCTE DE CONECTARE APA SI GAZ
• Diametrele conductelor de intrare-ieșire a apei: Ø 1”
• Intrare gaz: Ø 1”
• Ieșire gaze arse: 80 / 125 mm
